Model Y电池包的拆解与Model 3的对比

来源:知化汽车 浏览次数:483 发布日期:2020-04-28

Sandy Munro对Model Y的拆解终于到了电池包了,今天他首先放出了关于整个箱体,以及Penthouse(高低压控制盒,TESLA也称为PCS)的拆解。我们来逐一看下。

1.电池包总体上与Model 3是同一个包,包上的所有与整车的固定结构,包括螺栓紧固孔的位置都是一样的,这从另一个侧面说明Model Y的底盘设计,在电池包这一块是相似的,只是底盘的工艺发生的变化。M3和MY的外形对比如下:

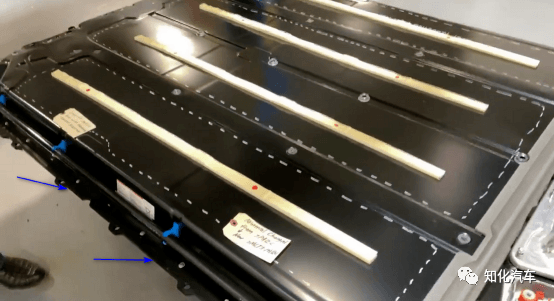

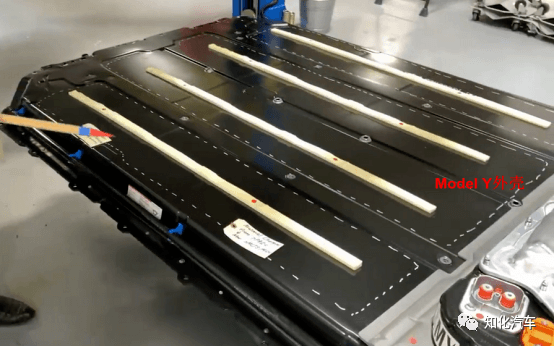

2. 从上面的对比中也可以看出,另一个明显的变化 :M3上盖上面那3块白色的陶瓷纤维垫(还有其它成份,是个符合材料集成件),主要起NVH,隔振,隔音,隔热防火作用;换成了4个条形件foam-fiber,这个切换有助于节省成本,至于对性能上的影响,有待评估。

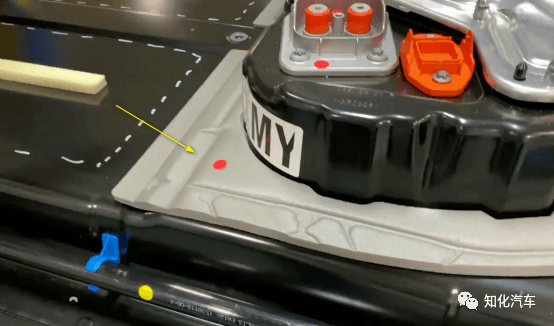

3.第三个变化的地方,Munro没有讲明白,应该是上盖与下箱体的密封方式变了,下图是MY的,你可以看出,它没有之前像M3那种白色的残留物,说明这种密封方式是可拆解的,之前M3的胶密封是不可以拆解的,必须物理破坏进行拆。

4. 第四处变化在于PCS盖子处增加了foam垫,它的外形恰好和整车底盘上的结构件是吻合的,应该是增强密封隔振的效应。

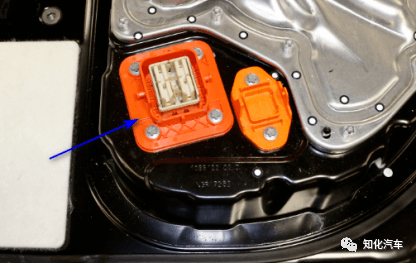

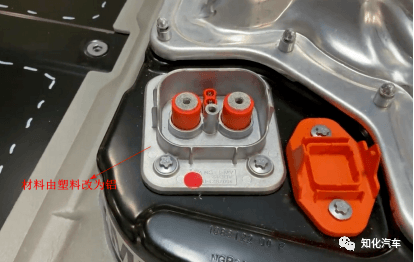

5. 第5个变化之处来自于充电接口的变化,如下所示,不仅在充电接口的结构上进行了调整,而且基座也由橘黄色的塑料改为银灰的铝合金。这里的改动有点看不懂,橘黄色是高压安全色,是一种强制颜色,换成银色有点高压安全风险。

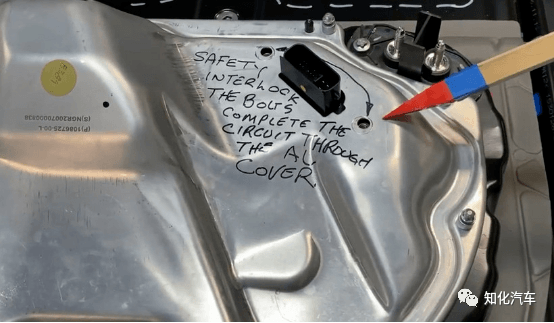

6. 第6处改动(我个人不确定是不是有改)在于高压到12V低压的输出这块,有类似高压互锁的设计,两个紧固螺栓通过铝合金外壳形成回路,这样打开外壳回路将自动断开。

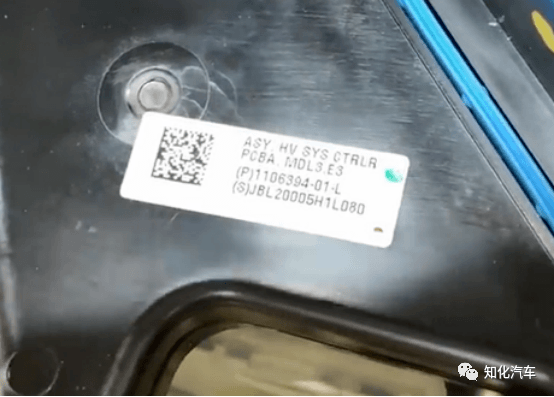

7.BMS还是采用Model 3的。

模组上的BMU从外形上来看没有变化 ,包括低压线子的连接固定上。

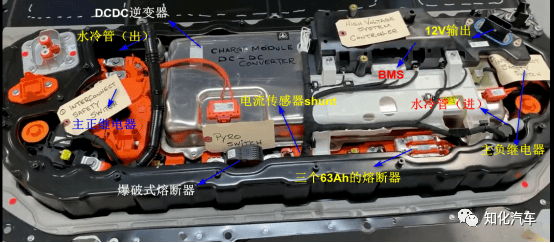

8.整个PCS的总体设计没有变,与M3的基本一样,具体如下:

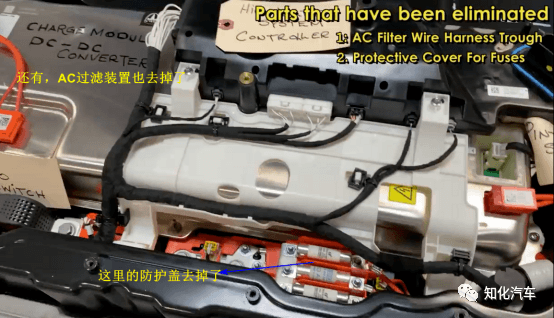

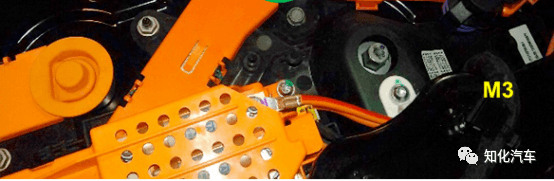

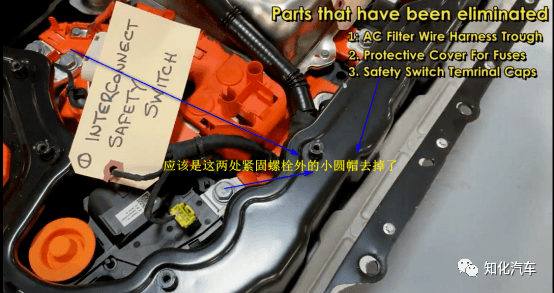

9. PCS上Munro谈到有3处明显的小变化,一个是DCDC(推测)那里的AC过滤装置去掉了;第二个是通往三个动力回路的63Ah的熔断器的保护壳去掉了,原来是橘黄色的网状壳子。

第三个去掉的是继电器两侧紧固螺栓的防护小圆帽,这个也是高压安全防护方面的设计。

从目前的拆解来看,特斯拉开始了它惯常的迭代节奏,开始做减法,开始在一些小的细节上进行微调,这些微调也有可能是对某种方案的尝试。

此外,Munro的这个车子也不代表其他车子也是如此,特斯拉在新车早期的时候往往会有比较多的方案在走,后面再逐渐找到最合适的配置,这在IPACE上也能看出来。
